Dobór tolerancji wymiarowych: Co musisz wiedzieć, zlecając precyzyjną obróbkę metali?

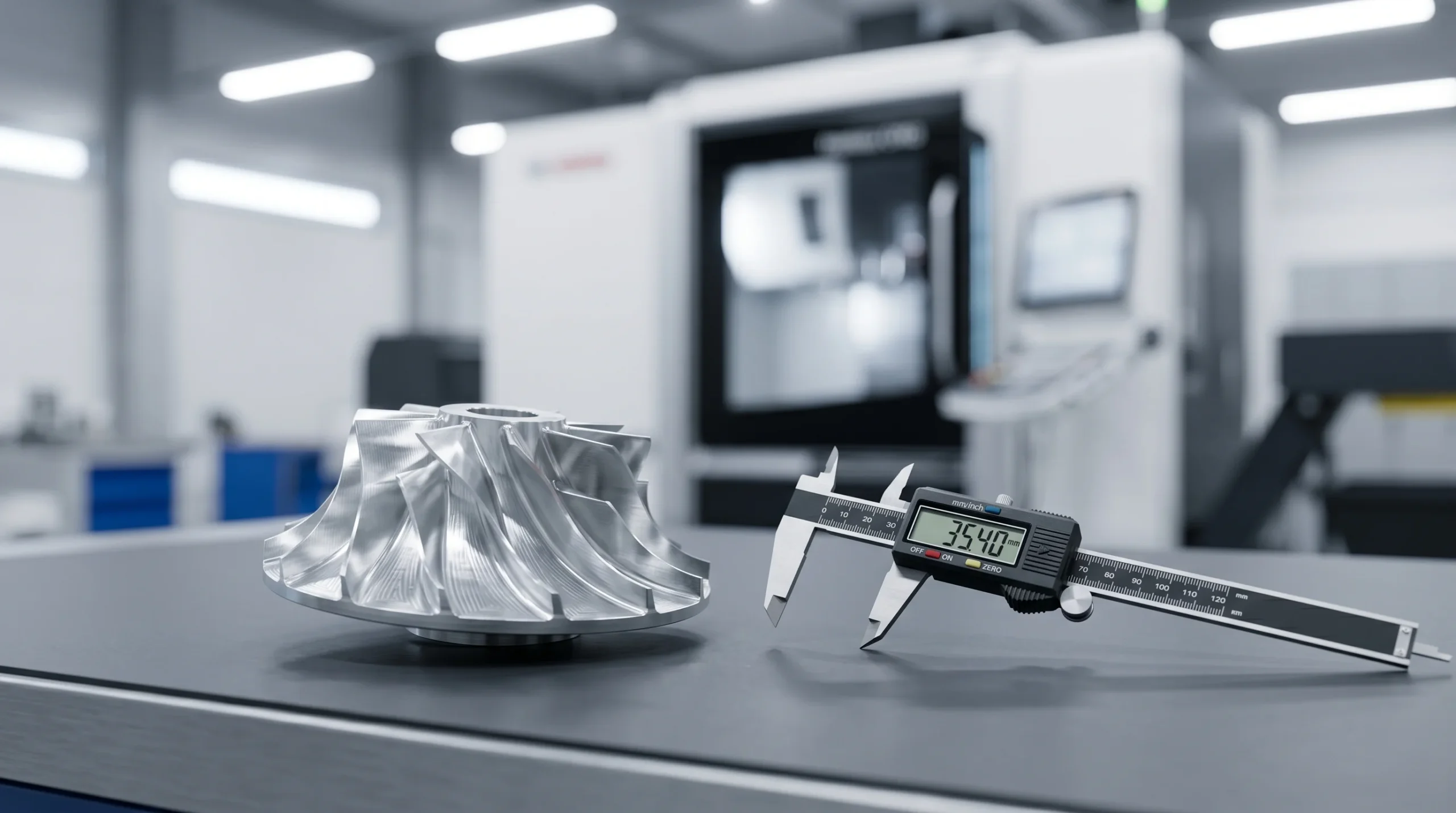

Czym właściwie jest tolerancja wymiarowa?

Mówiąc najprościej, żadna maszyna, bez względu na jej zaawansowanie, nie jest w stanie wyprodukować części w absolutnie idealnym wymiarze nominalnym. Na proces obróbki wpływa wiele zmiennych: sztywność obrabiarki, zużycie narzędzia, drgania, a nawet temperatura otoczenia i chłodziwa.

Tolerancja wymiarowa to dopuszczalny, z góry określony odchył od wymiaru nominalnego (idealnego), który wciąż gwarantuje prawidłowe funkcjonowanie detalu. Jest to różnica między maksymalnym a minimalnym wymiarem granicznym.

• Wymiar nominalny: Wymiar bazowy, do którego odnosi się tolerancja (np. wałek Ø20 mm).
• Wymiar graniczny górny i dolny: Maksymalny i minimalny dopuszczalny wymiar rzeczywisty.
• Pole tolerancji: Różnica pomiędzy wymiarem granicznym górnym a dolnym.

Przykład: Zapis 20 ±0.1 oznacza wymiar nominalny 20 mm, z dopuszczalnym odchyleniem w górę o 0.1 mm (max. 20.1 mm) i w dół o 0.1 mm (min. 19.9 mm). Pole tolerancji wynosi w tym przypadku 0.2 mm.

Dlaczego ślepe dążenie do „zera” to zły pomysł?

Często spotykanym błędem przy projektowaniu części maszyn jest nadmierne zawężanie tolerancji (tzw. „over-tolerancing” lub potocznie „nadtolerowanie”). Konstruktorzy „dla pewności” dodają setne części milimetra wszędzie, gdzie to możliwe, wychodząc z założenia, że im dokładniej, tym lepiej. To błędne podejście z kilku powodów:

1. Wzrost kosztów (często wykładniczy): Koszt wytworzenia detalu nie rośnie liniowo wraz ze wzrostem dokładności. Zejście z tolerancji ±0.1 mm na ±0.01 mm może zwiększyć cenę kilkukrotnie. Wymaga to często:
• Zmiany technologii (np. z frezowania na szlifowanie lub drążenie elektroiskrowe EDM).
• Użycia droższych, precyzyjnych narzędzi.
• Bardziej rygorystycznej kontroli jakości (np. pomiarów na maszynie współrzędnościowej CMM).
• Częstszego kompensowania zużycia narzędzi.
2. Wydłużenie czasu realizacji: Dokładniejsza obróbka oznacza z reguły wolniejszy posuw, więcej przejść wykańczających i więcej czasu spędzonego na pomiarach międzyoperacyjnych. Wykonawca będzie potrzebował znacznie więcej czasu maszynowego na wykonanie takiego detalu.
3. Większe ryzyko braku: Przy bardzo wąskich tolerancjach wzrasta prawdopodobieństwo, że detal nie spełni wymagań, co generuje koszty materiałowe i konieczność ponownego rozpoczęcia procesu.

Złota zasada doboru tolerancji w precyzyjnej obróbce metali

Złota zasada brzmi: Tolerancje powinny być tak szerokie, jak to możliwe bez uszczerbku dla funkcjonalności detalu, a tylko tak wąskie, jak jest to absolutnie konieczne.

Jak to osiągnąć w praktyce?

1. Tolerancje ogólne i tolerancje obróbki (ISO 2768) Nie wszystkie wymiary w detalu są krytyczne. Wymiary zewnętrzne gabarytu obudowy czy głębokość otworu pod śrubę nie wymagają dokładności rzędu mikrometrów. Do takich wymiarów stosuje się tzw. tolerancje warsztatowe (ogólne), zazwyczaj zdefiniowane normą ISO 2768 lub określane jako tolerancje standardowe dla danego parku maszynowego. Zazwyczaj jest to zakres w okolicach ±0.1 mm do ±0.2 mm w zależności od klasy dokładności. Zlecenie ujęte w takiej klasie gwarantuje optymalny koszt i czas realizacji bez niepotrzebnych komplikacji. Wszelkie wymiary wolne powinny podlegać pod ten standard, podczas gdy wąskie tolerancje powinny być przypisane tylko tam, gdzie to konieczne.

2. Analiza pasowań: Klucz do prawidłowego działania mechanizmów Pasowania to sytuacje, w których dwie lub więcej części współpracuje ze sobą (np. wałek i łożysko, suwak i prowadnica, kołek pozycjonujący i otwór). To tutaj dobór tolerancji jest kluczowy dla sukcesu projektu. Zbyt ciasne pasowanie uniemożliwi ruch lub montaż, zbyt luźne doprowadzi do bicia, drgań i przedwczesnego zużycia mechanizmu. W obróbce ubytkowej metali pasowania oznaczane są najczęściej klasami tolerancji zgodnie z normą ISO (np. H7/g6).

Wyróżniamy trzy główne grupy pasowań:

• Pasowania luźne (Ruchowe): Gwarantują luz między współpracującymi częściami. Służą do łożyskowania ślizgowego, prowadnic czy zawiasów. Przykłady: H7/f7 (często stosowane przy elementach obrotowych z umiarkowanym luzem), H8/f7, H8/e8 (większe luzy, np. wał korbowy i panewka przy smarowaniu hydrodynamicznym). W tym typie pasowań górna granica wymiaru wałka jest zawsze mniejsza niż dolna granica wymiaru otworu.
• Pasowania mieszane: W zależności od rzeczywistych wymiarów części w granicach tolerancji, po montażu może wystąpić niewielki luz lub niewielki wcisk. Stosowane głównie przy ustalaniu części bez dużych obciążeń dynamicznych, gdzie priorytetem jest precyzyjne współosiowe ułożenie, ale montaż i demontaż nie powinien wymagać dużych sił. Przykłady: H7/js6 (lekkie pasowanie ustalające), H7/k6 (często stosowane dla łożysk tocznych na wałkach).
• Pasowania ciasne (Wciskowe): Gwarantują wciśnięcie jednej części w drugą, bez jakiegokolwiek luzu, tworząc połączenie sztywne, które nie powinno się swobodnie obracać czy przesuwać. Przydatne do połączeń elementów współpracujących pod obciążeniem, kół zębatych na wałkach mocowanych bez klina. Przykłady: H7/p6 (lekkie pasowanie wciskowe, np. do montażu łożysk w obudowie poddawanych wstrząsom), H7/s6 (mocne pasowanie wciskowe, wymagające prasy lub różnicy temperatur do montażu). Tutaj górna granica wymiaru otworu jest mniejsza od dolnej granicy wymiaru wałka.

Konstruktor musi precyzyjnie dobrać rodzaj pasowania (wg ISO), ponieważ narzuca on wykonawcy konkretne pola tolerancji (rzędu setnych, a czasem tysięcznych części milimetra), wymagające najczęściej ostatecznej obróbki wykończeniowej, takiej jak szlifowanie czy rozwiercanie.

3. Tolerancje kształtu i położenia (GD&T)

Samo zwymiarowanie liniowe z wąską tolerancją (np. ±0.02 mm) to często za mało. Co z tego, że wałek ma odpowiednią średnicę, jeśli jest lekko owalny lub zgięty (wygięty w łuk)? W zaawansowanych aplikacjach konieczne jest zastosowanie tolerancji kształtu i położenia (GD&T – Geometric Dimensioning and Tolerancing). Definiują one dopuszczalne odchylenia geometrii detalu.

Najważniejsze z nich to m.in.:

• Płaskość: Określa, jak bardzo powierzchnia może odbiegać od idealnej płaszczyzny. Jest to absolutnie kluczowe dla powierzchni uszczelniających, podstaw maszyn czy prowadnic liniowych, gdzie błąd płaskości rzędu kilku mikrometrów może powodować wycieki lub nadmierne zużycie współpracujących podzespołów. Wykonawca osiąga wysoką płaskość głównie poprzez szlifowanie powierzchniowe, rzadziej precyzyjne frezowanie wykańczające na odpowiednio sztywnych obrabiarkach.
• Współosiowość: Narzuca, aby osie dwóch różnych elementów cylindrycznych (np. dwóch czopów na jednym wałku pod łożyska) leżały w jednej linii z dopuszczalnym odchyłem zdefiniowanym strefą cylindryczną. Brak współosiowości jest najczęstszą przyczyną wibracji w układach napędowych obrotowych z dużą prędkością, co prowadzi do drastycznego zmniejszenia żywotności układu napędowego. Uzyskanie odpowiedniej współosiowości wymaga często toczenia lub szlifowania na z jednego zamocowania, lub zastosowania kłów centrujących.
• Równoległość i prostopadłość: Określają wzajemne położenie dwóch powierzchni lub osi. Wymagane na przykład przy montażu łożysk w oprawach, w prowadnicach kątowych, czy elementach bazowych mechanizmów pozycjonujących. Brak zachowania kątów i równoległości może zablokować liniowy ruch przesuwany lub prowadzić do niewłaściwego rozłożenia sił. Często sprawdzane na precyzyjnych płytach traserskich za pomocą czujników zegarowych, bądź pomiarami na współrzędnościowej maszynie pomiarowej CMM.
• Bicie promieniowe i osiowe: Jest to połączona tolerancja kształtu (okrągłości, płaskości) oraz położenia (współosiowości) dla elementu poddawanego rotacji. Określa amplitudę wahań odczytu czujnika pomiarowego w trakcie pełnego obrotu części wokół ustalonej osi bazowej (np. oś wałka względem której bada się bicie czopu koła zębatego). To krytyczny parametr w wirnikach turbin, wrzecionach obrabiarek czy wałach napędowych. Jego przekroczenie natychmiast prowadzi do niewyważenia dynamicznego, rezonansu i zniszczenia układu w trakcie pracy. Osiągane podczas toczenia twardego lub precyzyjnego szlifowania wałków, wymaga idealnego wycentrowania i unieruchomienia na obrabiarce.

Zrozumienie i stosowanie GD&T pozwala na znacznie precyzyjniejsze zdefiniowanie wymagań dla wykonawcy niż samo dodanie +/- 0.01 do wymiaru. Zmusza też konstruktora do analizy tego, „co tak naprawdę musi być dokładne”.

4. Tolerowanie w dobie obróbki cieplnej i wykończeniowej

Kolejnym aspektem wpływającym na strategię wymiarowania są procesy, którym detal będzie poddawany po obróbce skrawaniem. To obszar, w którym wiedza ekspercka wykonawcy jest nieoceniona, a zleceniodawca musi uwzględnić tzw. naddatki.

• Obróbka cieplna (hartowanie, ulepszanie cieplne): Stal podczas nagrzewania i gwałtownego chłodzenia zmienia swoją objętość i ulega deformacjom (skurczom i wydłużeniom). Im bardziej skomplikowany kształt (duże różnice w przekrojach), tym większe ryzyko paczenia. Jeśli detal po zahartowaniu ma utrzymać tolerancję np. rzędu ±0.05 mm lub dokładniej, zawsze projektuje się proces tak, aby docelowe, precyzyjne powierzchnie (np. bieżnie łożysk, czy powierzchnie pasowane na wałku) wykonano z odpowiednim naddatkiem przed hartowaniem. Po obróbce cieplnej detal jest kierowany na szlifierkę lub obrabiany w technologii toczenia/frezowania na twardo. Zleceniodawca powinien zaznaczyć na rysunku wymiary i tolerancje ostateczne dla detalu twardego. Dobór i wielkość naddatków w toku technologicznym zazwyczaj planuje technolog po stronie zakładu obróbczego.
• Powłoki galwaniczne i powłoki malarskie: Warstwa chromu, cynku, anodowanie twarde czy malowanie proszkowe mają swoją grubość (od kilku do nawet kilkudziesięciu mikrometrów). Należy o tym pamiętać, projektując pasowania ciasne i tolerancje dokładne rzędu H7. Wykonawca musi otrzymać od klienta precyzyjne wytyczne, czy wymiary na rysunku obowiązują „przed”, czy „po nałożeniu powłoki ochronnej”, aby odpowiednio skorygować proces skrawania pod wymiar powłoki (np. wymiar gwintów).

5. Materiał ma znaczenie

Różne materiały charakteryzują się odmienną skrawalnością, stabilnością wymiarową po usunięciu warstwy wierzchniej (np. uwolnienie naprężeń wewnętrznych), oraz współczynnikiem rozszerzalności cieplnej.

• Stal miękka i aluminium: Zasadniczo obrabiają się łatwo, ale bardzo wąskie tolerancje kształtu, ze względu na niską sztywność tych stopów, potrafią być trudne do zachowania np. w wiotkich detalach wielkogabarytowych, przy mocowaniu dociskami i przy podwyższonych temperaturach generowanych obróbką, szczególnie dla miedzi, z powodu jej dużej gęstości, przewodności cieplnej i tzw. „lepkiej struktury”.
• Stale stopowe wysokowytrzymałe: Dobrze trzymają wymiar w procesie obróbki (małe odkształcenia w trakcie szlifowania), pozwalają na dokładne wykończenie z doskonałą chropowatością powierzchni (niskie Ra).
• Materiały trudnoobrabialne i kompozyty (Inconel, tytan itp.): Wymagają zupełnie innej kultury pracy, bardzo precyzyjnych i wytrzymałych maszyn oraz najwyższej klasy narzędzi. Generują najwięcej ciepła w obróbce, co prowadzi do bardzo silnych naprężeń warstwy wierzchniej obrabianego kawałka materiału, dlatego na nich zachowanie wąskich tolerancji zazwyczaj znacząco podwyższa bazowe, wysokie koszty narzędzi z węglików i płytek skrawających, podnosząc całościowy budżet zadania.
• Tworzywa sztuczne (POM, PEEK, poliamid, polietylen): Należy uważać z wprowadzaniem restrykcyjnych tolerancji. Są one bardzo podatne na sprężyste odkształcenia podczas zaciskania w uchwytach mocujących maszyn obróbczych. Istotna jest także rozszerzalność cieplna pod wpływem podwyższonej temperatury w obróbce; często nie jest możliwe zastosowanie chłodziwa cieczowego z emulsją. Tolerancje poniżej 0.05 mm w wielu wypadkach po ustabilizowaniu termicznym „płyną” – tworzywa sztuczne (np. poliamid) chłoną również wilgoć z powietrza na poziomie nawet do kilku procent własnej masy. Powoduje to, że wymiar u wykonawcy podczas inspekcji w CMM będzie prawidłowy, jednak detal w fabryce odbiorcy może spęcznieć nawet o ok. dziesiątej części milimetra. Na ogół przyjmuje się, że tolerancje obróbki dla większości tworzyw termoplastycznych powinny być co najmniej w klasie tolerancji obróbki zgrubnej np. 0,1 – 0,2 milimetra. Bardzo wąskie i dokładne obróbki np. z wykorzystaniem CMM do 1-2 mikrometrów, wykorzystuje się głównie do bardzo drogich i sztywnych polimerów (PEEK), których skrawalność zbliża je już w stopniu wyższym do zachowania skrawanego stopu aluminium.

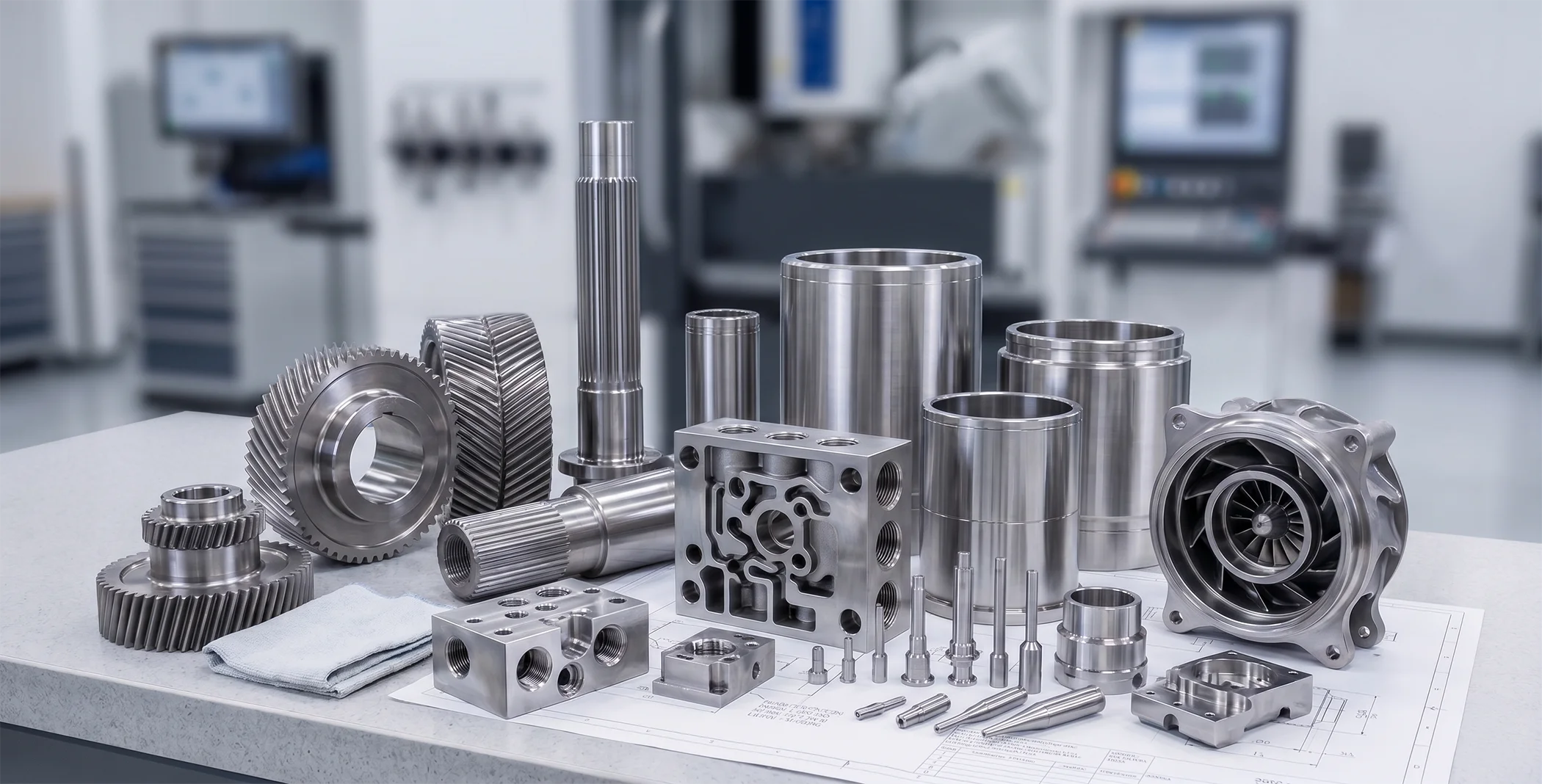

Podsumowanie: Jak ułatwić życie sobie i wykonawcy?

Zlecanie precyzyjnej obróbki metali to nie tylko przekazanie modelu 3D (który nie zawiera tolerancji i domyślnie posiada tylko idealne wymiary nominalne). To komunikacja, oparta na zrozumieniu ograniczeń i możliwości technologii.

Oto zestawienie sprawdzonych praktyk przy przygotowywaniu zapytań ofertowych i dokumentacji technologicznej dla obróbki ubytkowej detali metalowych.

1. Stosuj dokumentację płaską (2D): Do obróbki potrzebujemy modeli (często 3D do wygenerowania na oprogramowaniu CAM odpowiednich ścieżek narzędzi do maszyn NC, na centrach pięcioosiowych i czteroosiowych), jednakże tylko dokumentacja w formie płaskich rysunków wykonawczych zawiera opis tolerancji wymiarowych, tolerancji GD&T oraz wymaganą klasę chropowatości powierzchni. Brak rysunku z zapytaniem wymusza wykonanie detali z ogólnymi normami ISO 2768 na całą bryłę (bez zachowania bardzo wąskich pól pasowań otworów dla śrub pasowanych lub ułożyskowania).


2. Sprecyzuj klasę chropowatości: Chropowatość również przekłada się na dokładność wymiarową oraz jest elementem składowym finalnego efektu precyzyjnej obróbki. Szlifowanie otworów tolerowanych do parametru H7 pod łożysko wymaga jednoczesnego zdefiniowania np. chropowatości obrabianej powierzchni (Ra na poziomie 0.4 – 0.8 µm). Standardowe wykończenie zgrubnego po obróbce na maszynach ubytkowych może na przykład powodować luz wałka i panewki, kiedy pod obciążeniem powierzchnie będą ulegać wyrównywaniu. Im dokładniejsze wykończenie wymiarowe i geometryczne, tym bardziej rygorystyczne wymagania należy spełniać dla struktury warstwy górnej powierzchni (Ra / Rz / Rmax), co z reguły zwiększa ilość procesów technologicznych (przykładowo, zamiast jednorazowego przejścia wiertłem wymaga zastosowania procesu z wiertłem-frezem palcowym, i na końcu precyzyjnym wykończeniem za pomocą rozwiertaka w powłoce TiN z wąskim posuwem posuwem w cieczy chłodzącej dla otworu, znacząco podwyższając czas w min. jak i koszty dla maszyn CNC i ich narzędzi eksploatacyjnych). Zlecenia dla wykonawcy zawsze powinny zawierać zdefiniowaną optymalną strukturę obróbki z opisem zjawisk (szlifowane z powierzchni górnej, toczone wykończająco ze smarowaniem z dołu, itp.).


3. Toleruj tylko to, co krytyczne: Używaj tolerancji ogólnych na rysunkach 2D do całych sekcji niewymagających wysokiej precyzji w detalach z maszyn CNC (np. obudowa czujników, dystanse gwintowane, frezowania i załamania ostrych krawędzi gabarytów przed obróbką). Warto używać systematyki pasowań norm z rodziny ISO 286 dla układów i współpracujących osi na rysunkach. Używaj „ślepego” dokładania dziesięciotysięcznych punktów np. (+/- 0,001mm), w przypadku części obrabianych termicznie lub tytanowych lub do złącz bez jakichkolwiek funkcji dla montażu maszyn w ostateczności (najczęściej takie dokładne wymiary rzędów tolerancji to zjawisko wykorzystywane dla produkcji np. wałów wzorcowych maszyn CNC czy wałków pomiarowych mikrometrów w systemach labolatoryjnych, często kalibrowanych przy 20 stopniach Celsjusza w precyzyjnych zakładach produkujących systemy kontrolno-pomiarowe z nanometrów). W inżynierii przemysłowej najpopularniejszym standardem precyzyjnej tolerancji jest odcinek wymiarowy w strefie ułamków jednej setnej lub dzięsiątej wartości podanego przez zdefiniowany parametr bazowy (np. 15mm – / + 0.05 mm w produkcji precyzyjnych seryjnych narzędzi formujących do zgrzewarek blistrów z materiałów PVC z powłoką antyadhezyjną poddanym twardemu anodowaniu technicznemu z maskowaniem).


4. Bądź otwarty na dialog: Doświadczony wykonawca często sugeruje drobną modyfikację kształtu konstrukcji, a może nawet całego założenia (np. zintegrowanie dwóch detali w monolityczny projekt po toczeniu 5 osiowym CNC) dla oszczędności, poprawienia obróbki przy zastosowaniu precyzyjnego zamocowania do frezarek NC ze stołem wahliwym oraz w ostateczności minimalizacji naddatków. Taka porada technologiczna jest cenna, bo to technolog programista jest zawsze za maszyną odpowiedzialny za proces skrawania dla ostatecznego pola. Prawidłowy dobór nie ma być rygorem „z kosmosu”, tylko wynikiem zrozumienia procesu dla stworzenia doskonałej maszyny we wskazanym obszarze technologicznym.
