Od prototypu do serii — jak przygotować detal do powtarzalnej produkcji?

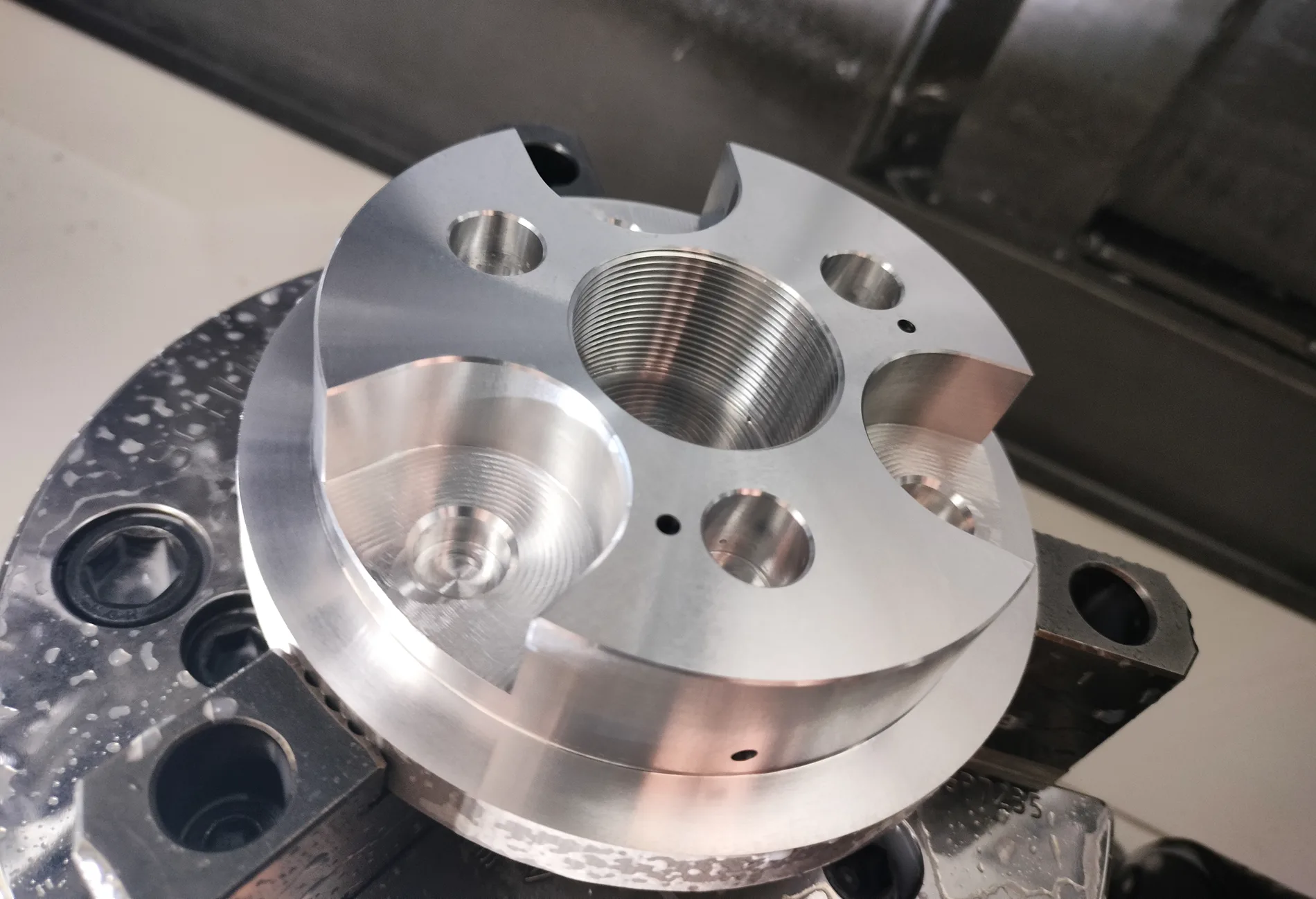

Działający prototyp potwierdza, że projekt można wykorzystać w praktyce. Jednak wykonanie jednej poprawnej części to dopiero początek. Przy produkcji kilkudziesięciu lub kilkuset sztuk liczą się również powtarzalność wymiarów, przewidywalny koszt i sprawna realizacja kolejnych zamówień. Jak przygotować detal do produkcji seryjnej CNC?

1. Sprawdź prototyp i zapisz wnioski

Prototyp pozwala ocenić montaż, współpracę z pozostałymi elementami oraz zachowanie części w warunkach pracy. Przed zamówieniem serii warto sprawdzić:

• czy element pasuje bez ręcznego dopasowywania;
• czy otwory i powierzchnie montażowe są prawidłowo rozmieszczone;
• czy materiał odpowiada przewidywanym obciążeniom;
• czy podczas prób pojawiły się uszkodzenia lub nadmierne zużycie.

2. Przygotuj spójną dokumentację

Model 3D przedstawia geometrię, ale nie zawsze zawiera wszystkie wymagania produkcyjne. Rysunek techniczny powinien go uzupełniać o informacje potrzebne do wykonania i odbioru części.

Przed przekazaniem projektu sprawdź, czy określono:

• gatunek i stan materiału;
• wymiary, tolerancje oraz istotne powierzchnie;
• wymaganą chropowatość i sposób wykończenia krawędzi;
• ewentualną obróbkę cieplną lub powłoki;
• numer części i oznaczenie wersji dokumentacji.

Model i rysunek muszą dotyczyć tej samej wersji detalu. Jasne oznaczanie zmian ogranicza ryzyko wykonania kolejnego zamówienia według nieaktualnego projektu.

3. Dopasuj projekt do możliwości wykonania

Detal, który można wykonać jednostkowo, nie zawsze jest ekonomiczny w serii. Dlatego przed uruchomieniem produkcji warto omówić konstrukcję z wykonawcą obróbki CNC.

Szczególnej uwagi wymagają głębokie kieszenie, małe promienie naroży, cienkie ścianki i trudno dostępne otwory. Znaczenie ma również możliwość stabilnego zamocowania części.

Podobnie warto przeanalizować tolerancje. Wąskie tolerancje należy stosować tam, gdzie są potrzebne. Narzucanie ich wszystkim wymiarom może niepotrzebnie podnosić koszt produkcji i kontroli.

4. Potwierdź materiał i kolejność operacji

Jeżeli prototyp wykonano z materiału zastępczego, jego próby nie potwierdzają automatycznie właściwości części docelowej. Przed serią trzeba uzgodnić właściwy materiał i zasady dopuszczania zamienników.

Należy także zaplanować cały proces: toczenie, frezowanie oraz ewentualne hartowanie, szlifowanie czy wykonanie powłoki. Wymagania wymiarowe i powierzchniowe powinny jasno określać stan gotowego detalu. Dzięki temu kolejne operacje można uwzględnić już na etapie przygotowania produkcji.

5. Wykonaj partię próbną

Partia próbna pomaga sprawdzić, czy przyjęty sposób wykonania daje zgodne części w kolejnych sztukach.

Na tym etapie warto:

1. Sprawdzić istotne wymiary i jakość powierzchni.
2. Przeprowadzić próbny montaż.
3. Ocenić działanie elementów.
4. Zatwierdzić dokumentację przed większym zamówieniem.

Jeśli części wymagają ręcznych poprawek, najpierw należy ustalić przyczynę. Korekta projektu lub procesu przed serią może zapobiec powieleniu problemu w całej partii.

6. Ustal kontrolę jakości i kolejne dostawy

Powtarzalna produkcja wymaga jasnych zasad odbioru. Z wykonawcą należy ustalić zakres i częstotliwość pomiarów oraz potrzebne dokumenty. Szczególną uwagę trzeba poświęcić cechom decydującym o bezpieczeństwie, montażu i działaniu części.

Warto również uzgodnić wielkość partii, harmonogram dostaw, oznaczanie elementów i sposób pakowania.

Cena prototypu nie przekłada się wprost na koszt serii. Przy większej liczbie sztuk koszty przygotowania programu, narzędzi i mocowań rozkładają się na więcej elementów.
